Parte b) Ej 7 Práctico 7

Parte b) Ej 7 Práctico 7

de Pedro Arhancet Carriquiry -
Número de respuestas: 2

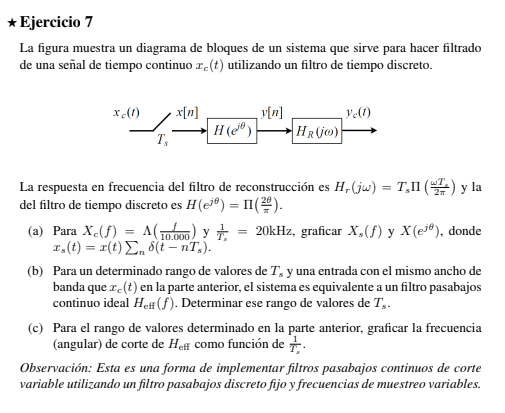

Buenas, estoy teniendo problemas para entender el ejercicio. Luego de muestrearse la señal y que sea filtrada por H(e^j tita), la señal discreta y[n] pasa por un filtro de tiempo continuo. Puede pasar que una señal en tiempo discreto pase por un filtro de tiempo continuo y el resultado sea una señal de tiempo continuo sin pasar por un bloque D/C?

Por otro lado, puede ser que el rango de valores de Ts en la parte b sea tal que Ts cumpla el Teo de Muestreo y sea tal que cuando pase por el filtro H(e^j tita) solo filtre una  muestra de la señal x[n]?

Muchas gracias.


En respuesta a Pedro Arhancet Carriquiry

Re: Parte b) Ej 7 Práctico 7

de Pablo Cancela -

Hola el filtro HR en en realidad es un filtro de recosntrucción (es un bloque D/C), es decir que adentro tiene dos partes, una que transforma la secuencia de valores. y[n] en un tren de deltas de tiempo continuo con pesos iguales a esos y[n] y una segunda parte que corresponde a la respuesta en frecuencia de un SLIT que filtra ese tren de deltas. Está omitida la parte del tren de deltas porque está implícito que es un filtro reconstructor (por la R).

En cuanto a la segunda parte de tu pregunta, no parece estar bien lo que dices porque no tiene sentido que "filtre solo una muestrea de  la señal x[n]". La idea de esa parte es que aún no cumpliendo el tema de muestreo el filtro se comporta como un pasabajos porque si la parte que se solapa es anulada por el pasabajos, el solapamiento no afecta al comportamiento en la banda pasante.

Saludos,

Pablo
